开普拓为您整理活动冷库设计与机组简易选型

小型活动冷库建造凭借其安装工期短，使用快捷高效，价格公道实惠等一系列的优势，快速得到了市场的认可，广泛地运用到了多个行业之中。而对于需要建造活动冷库的用户来说，其普遍比较关注小型冷库的设计以及选型问题，以下为大家整理了一些设计经验总汇做参考：

一般活动冷藏库的高度在2.5米左右，维护结构以聚氨脂发泡保温板做成。隔热材料的导热系数在0.03-0.05kal/m.h.℃(0.035-0.058w/m.℃)左右，每取温差7-8℃隔热材料的厚度为25mm，得经验公式￡=(t1-t2)/(8℃)×25×10-3 ( m )。

对于容积在2000m³左右的高温冷藏库，其冷负荷以每立方米配150w冷量即可，如果是保温性质的冷库则按照100w/m³，冻结物冷藏库按照每立方米150-250w 计算，冻结间按照300w/m³计算。

注：小型冷库取最大值，大型冷库取小值。

A: 在小型冷库中一般使用风冷式冷凝器与水冷式冷凝器，冷库内使用冷风机。一般风冷式冷凝器的迎面风速取v=1.5-2.5m/s，热流通量为250kcal/㎡（传热系数20～30kcal/㎡.h.℃,△t=10～15℃）。

B: 库高2.5～3m，对库温在-5℃～5℃的冷库冷风机组蒸发面积与库房面积之比为2：1～4 ：1，蒸发器冷风机组的热流通量为100～150kcal/h.㎡，（传热系数k 取10，温差取10时每平米冷风机组配80～120m3的风量）。

C: 在库温-15℃冻结物冷藏库以每立方米冷负荷配250kcal/h，风速取0.25～0.3m/s，冷风机组蒸发面积与库房面积之比为 1 ：1～1.8：1。

冷凝器热负荷是蒸发器冷负荷的1.5倍（冷凝器负荷系数）。积为240m³，按照每立方容积给100kal/h的冷负荷，那么该冷库的冷负荷为24000kcal/h。

该库冷例如：库体占地面积为80㎡, 高度为3m ，温度要求在5℃～-5℃，配冷冻机组标准制冷量为30000kcal/h，冷凝器热负荷为37200 kcal/h，采用72(21600w/ 台)平米的风冷式冷凝器两只风量6000m³×4，冷库容风机组原来配置为两只80平米的冷风机组，后为增加制冷量采用4只80平米冷风机组。

计算风冷冷凝器冷却面积时，直接用冷却设备负荷／２５０＝冷凝器冷却面积。

冷风机

冻结间：冷却设备负荷／１００＝冷风机冷却面积；

低温库：冷却设备负荷／１１０＝冷风机冷却面积；

低温空调加工间：冷却设备负荷／１５０＝冷风机冷却面积。

注意：蒸发器中每平方米面积配风量为80～～100m³，每立方米风量制冷量为1～1.5kal/h,就是说每平方米制冷量在100～150 kal/h，在冷凝器中每平方米面积配风量为150～180m³。

冷藏库单位制冷负荷

一般冷却物冷藏间（0℃～-2℃）：制冷设备负荷＝75.7大卡/吨；机器负荷＝60大卡/吨。

250吨以下冷库（-15℃～-18℃）：制冷设备负荷＝70.5大卡/吨；机器负荷＝60大卡/吨。

500T～1000T冷藏库（-18℃）：制冷设备负荷＝45.6大卡/吨；机器负荷＝40大卡/吨。

1500～3500T多层库（-18℃）：制冷设备负荷＝35大卡/吨；机器负荷＝28大卡/吨。

4500～9000T多层库（-18℃）：制冷设备负荷＝28大卡/吨；机器负荷＝21大卡/吨。

冷藏库每吨货需用冷却面积

250吨以下冷库配管＝0.90～1.2平方/吨。

500～1000吨配管＝0.70～0.95平方/吨。

1000～3000吨配管＝0.60～0.90平方/吨。

1500～3500多层库＝0.55～0.68平方/吨。

冷库库内净面积与配管表面积之比

速冻＝1:10～1:11。

冷却＝1:4.2～1:4.8。

储藏： 100平方以下＝1:1.0～1:1.1。

100～200平方＝1:1.0～1:1.05。

200平方以上＝1:0.72～1:0.95。

冷库配铝排简易计算方法

1、50m³以下，高3米以下的：底面积的2－2.5倍。

2、50－100m³：底面积的2倍。

3、100－300m³：底面积的1.8倍。

4、300－500m³：按每立方0.5㎡计算。

5、500－1000m³：按每立方0.45㎡计算。

6、1500－2000m³：按每立方0.4㎡计算。

7、2000m³以上：按0.18－0.26m2/m³

注：根据冷库用途、温度、热负荷大小，计算后调整。

铝排常用翅型

￠25×130二翅片，每米0.29平方

￠25×150二翅片，每米0.33平方

￠32×150二翅片，每米0.34平方

￠32三翅，每米0.495平方

搁架管

￠32，每米0.68平方

￠25，每米0.65平方

活动冷库压缩机组简易选型

无论何种品牌的压缩机组的选型，都是根据活动冷库的蒸发温度及冷库有效工作容积来确定，另外还要参考冷冻或冷藏物品的冷凝温度、入库量、货物进出库频率等参数。

通常高温活动冷库制冷量计算公式为：冷库容积×90×1.16＋正偏差，正偏差量根据冷冻或冷藏物品的冷凝温度、入库量、货物进出库频率确定，范围在100－400W之间。　

中温活动冷库制冷量计算公式为：冷库容积×95×1.16＋正偏差，正偏差量范围在200－600W之间。

低温活动冷库压缩机组制冷量计算公式为：冷库容积×110×1.2＋正偏差，正偏差量范围在300－800W之间。

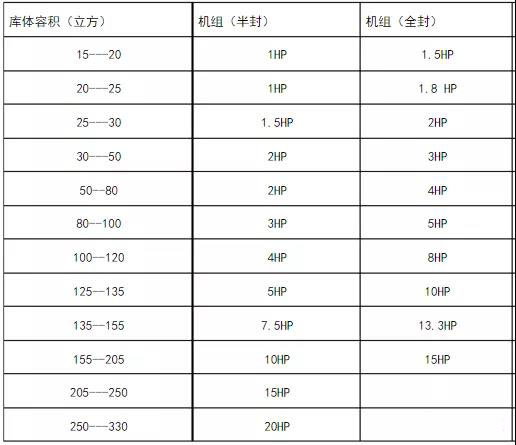

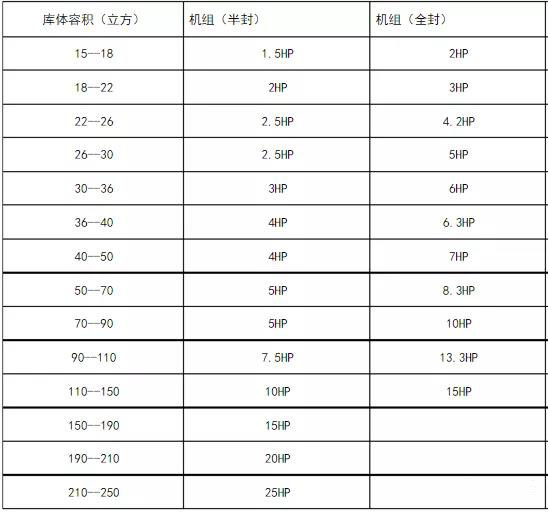

装配式冷库机组、蒸发器、库体选型表

保鲜库（库温 0℃--5 ℃）双面彩钢聚氨脂库板（100mm）
